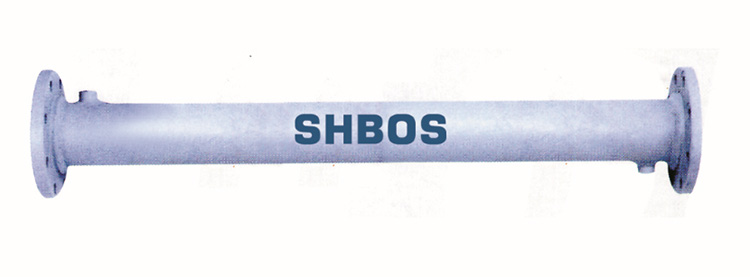

水冷式后冷却器

当前位置:优耐特>>优耐特产品 » 气源净化 » 配套产品 » 水冷式后冷却器


水冷式后冷却器是压缩空气处理过程中必不可少的部件,它将高温的压缩空气冷却到40℃左右的常规温度,可减少空压系统其他设备的热负荷。
  • 特点:
    1.高效换热器
    2.空气在换热管内流动,压力损失小

    特殊定制:
    1.按客户现场空间尺寸定制
    2.高压力等级,压力≥1.0MPa
    3.不锈钢材质
    4.外部带隔热层

    可选配置:
    1.气液分离器
    2.自动排水阀

  • 型号 处理气量(Nm3/min) 外形尺寸(mm) 进出气口 进出水口 重量
    进气温度 进气温度 进气温度 直径 连接尺寸 连接尺寸 (kg)
    180℃ 125℃ 80℃-95℃
    WWC-202 1.6  0.9  1.9  705 69 G1" G1/2" 8
    WWC-203 3.1  3.8  3.8  1168 69 G1 1/2" G1/2" 14
    WWC-402 4.1  4.8  5.7  838 114 G2" G3/4" 24
    WWC-403 5.2  6.4  7.1  1168 114 G2" G3/4" 31
    WWC-404 7.8  9.7  11.1  1436 114 G2" G1" 59
    WWC-604 12.0  12.8  16.3  1508 169 DN50 G1" 79
    WWC-606 15.9  20.7  24.1  2072 69 DN80 G1" 111
    WWC-804 20.3  27.3  34.6  1940 219 DN100 G1 1/2" 152
    WWC-806 27.6  37.1  41.9  2450 219 DN100 G1 1/2" 229
    WWC-808 45.3  59.5  68.6  3060 219 DN100 G2" 244
    WWC-810 55.0  72.2  81.3  3300 219 DN100 G2" 283
    注:
    1.冷却水温度29~33℃
    2.每1Nm3/min进气,冷却水循环量为93.2~139.9L/Hr
    3.表中处理气量是基于出气温度与进水温度之差为5.6~8.3℃的工况条件
    4.气侧压力损失:0.0138MPa;水侧压力损失:0.0345~0.0532MPa
