多芯过滤器

当前位置:优耐特>>优耐特产品 » 过滤设备 » 芯式系列过滤器 » 多芯过滤器

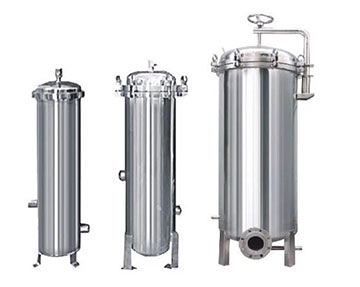

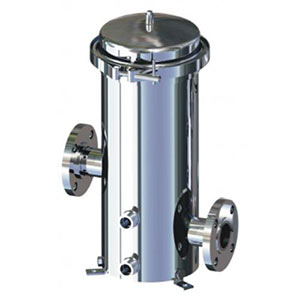

    多芯芯式过滤器,高端型过滤器.参考钢制压力容器标准设计与制造,安全可靠,适用各类应用场合的过滤要求,流量高达1200m³/h兼容绝大部分通用接口形式(222, 226)的滤芯滤芯。长度为10. 20, 30. 40英寸

    标准设计压力10Bar (150PSI)胜任严苛的应用要求.性能可靠,经久耐用。可以定制更高压力级别的过滤器,并可按照压力容器要求设计制造。

    标准上盖采用法兰式密封结构,快开设计.带开盖辅助吊臂上盖默认标准椭圆形封头设计。

壳体材质为不锈钢304/316L或碳钢不锈钢过滤器标准表面处理方式为内外表面喷砂亚光效果,其他表面处理要求(如喷漆食品级抛光,医药级抛光等)可定制,可提供夹套式设计。以保持液体温度与良好输送性能。

  • CF-DX多芯过滤器过滤器壳体可配一支和多支(最多到300支)微孔滤芯,这些在伊诺特都已经是标准化的产品。客户可以根据材料、孔径、长度和支数的不同,达到不同的流量。

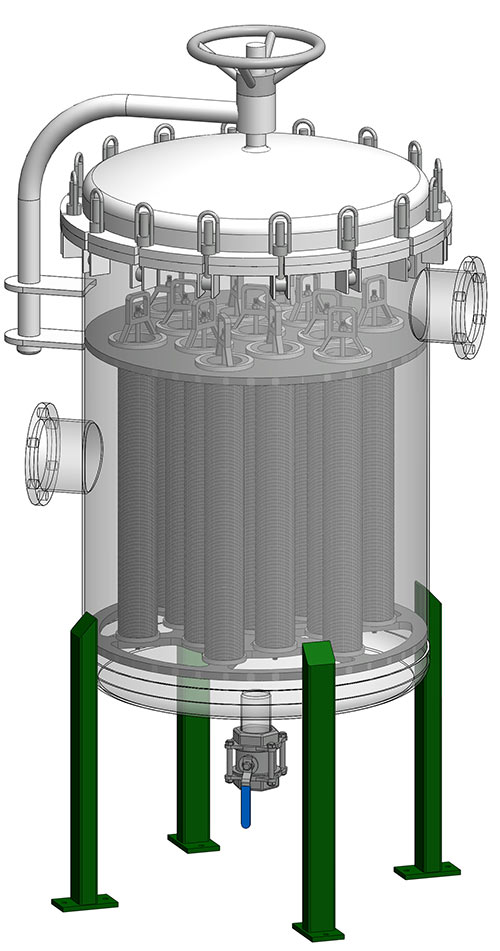

    如图所示,待过滤液体由滤器进口压入,经滤芯自外向里透过滤层而被过滤成清澄液体,然后经出口排出。杂质被截留在滤芯的深层及表面,从而液体被达到过滤的目的。

    过滤器材料
    过滤器部件 材料
    壳体 CS、304、316L、C276、2205、涂层
    滤芯 溶喷、玻纤、PP、PTFE ;不锈钢
    壳体垫片 标准丁晴,可选氟橡胶,PTFE
    过滤器性能参数
    过滤精度 0.003 微米~100 微米
    耐温 80℃
    耐压 常温极限1.6Mpa
    流量 0.1~500M3/H
    滤芯数量 3~300 芯
    滤芯长度 250、500、750、1000mm
    其它
    安全操作温度和压力将取决于滤芯和密封圈,大于上述压力和温度请特别指出
    设计制造验收标准: 钢制压力容器、水处理过滤器标准、ASME“U”
    表面处理:机械抛光、电解抛光、喷砂、油漆

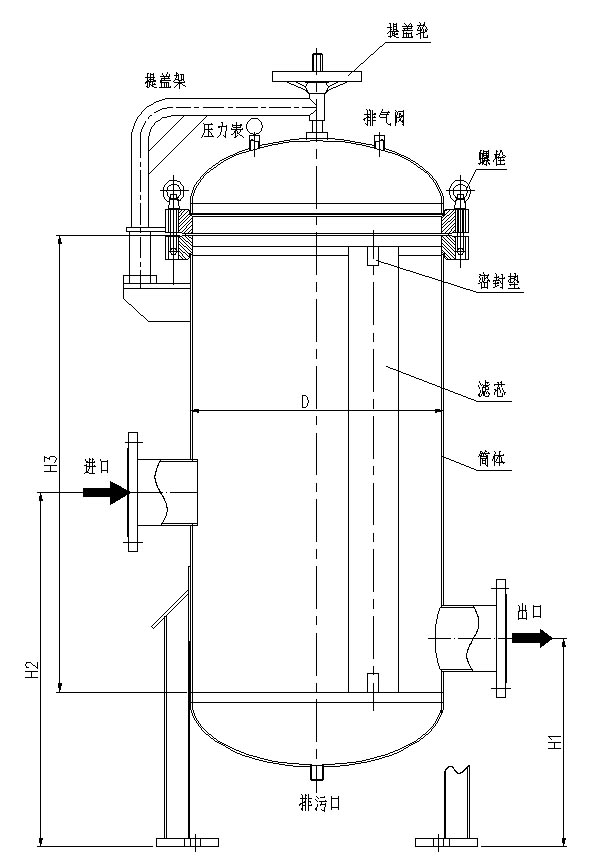

    过滤器尺寸
    过滤器连接尺寸:DN15-DN500 或 NPT / 标准螺纹
    排污口:DN15~DN50 /
    放空口: DN15

  • 滤芯直径参考68mm
    型号 滤芯配置 流量 D H1 H2 H3 进/出口 排污口 放空口
    UNT-CF-DX3-10 10″×3支  1 M3/H 170 180 250 280 1"-1.5" 1/4″ 1/4″
    UNT-CF-DX3-20 20″×3支  3 M3/H 170 280 450 530 1"-1.5"
    UNT-CF-DX3-30 30″×3支  4 M3/H 170 280 500 780 1"-2"
    UNT-CF-DX5-20 20″×5支  5 M3/H 200 280 450 530 1"-1.5"
    UNT-CF-DX5-30 30″×5支  7 M3/H 200 280 500 780 1"-2"
    UNT-CF-DX5-40 40″×5支  10M3/H 200 300 600 1030 1"-2"
    UNT-CF-DX7-30 30″×5支  10M3/H 250 300 500 780 1"-2" 1/2″
    UNT-CF-DX7-40 40″×5支  14M3/H 250 300 600 1030 1"-2"
    UNT-CF-DX12-30 30″×12支 18M3/H 300 300 600 780 1.5"-2"
    UNT-CF-DX12-40 40″×12支 24M3/H 300 350 600 1030 1.5"-2"
    UNT-CF-DX15-30 30″×15支 22M3/H 350 350 600 780 2"-3" 3/4″
    UNT-CF-DX15-40 40″×15支 30M3/H 350 350 600 1030 2"-3"
    UNT-CF-DX20-40 40″×20支 40M3/H 400 400 650 1030 2"-3"
    UNT-CF-DX27-40 40″×27支 54M3/H 450 450 650 1030 2"-3"
    UNT-CF-DX30-40 40″×30支 45M3/H 500 450 650 1030 2"-4" 1″
    UNT-CF-DX36-40 40″×36支 72M3/H 550 450 650 1030 2.5"-4"
    UNT-CF-DX40-40 40″×40支 80M3/H 600 500 700 1030 2.5"-4"
    UNT-CF-DX50-40 40″×50支 100M3/H 650 500 700 1030 3"-4"
    UNT-CF-DX60-40 40″×60支 120M3/H 700 500 700 1030 3"-5"
    UNT-CF-DX75-40 40″×75支 150M3/H 750 500 700 1030 3"-5" 1.5″
    UNT-CF-DX80-40 40″×80支 160M3/H 800 500 700 1030 4"-6"
    UNT-CF-DX100-40 40″×100支 200M3/H 900 500 700 1030 4"-6"
    UNT-CF-DX120-40 40″×120支 240M3/H 1000 500 700 1030 4"-6"
    UNT-CF-DX140-40 40″×140支 280M3/H 1100 500 700 1030 6"-8"
    UNT-CF-DX160-40 40″×160支 320M3/H 1200 500 700 1030 6"-8"
    (注:介质参考标准:水,工作压力:0.6MPa。表格内的流量是10μm时的理论流量,用户选择时应该考虑适当加大流量要求。)

  •   制药化工
    回收昂贵的活性原料;回收催化剂;清除活性炭;过滤明胶、激素、维生素浓缩机;草药的滤清;清除血浆中的蛋白质;过滤盐水。
    食品饮料
    啤酒、葡萄酒、威士忌酒的精华滤清;清除食用油中的颗粒;清除纤维质中的碳墨,明胶中的粘状物;糖浆、浓缩果汁及玉米浆的澄清;淀粉、牛奶和饮料生产。优耐特的滤袋能满足这些应用上的各种不同及特殊的要求外,亦符合FDA和EEC在食品行业上的标准。


      石油化工
    过滤润滑油、燃油添加剂;石油回收;胺液、甘醇液过滤;气体净化工艺;洗胺机;钻孔油和喷注液。催化剂回收:清除水管中的水垢;过滤酸液、碱液、溶剂;过滤乳剂和分散体;过滤树脂中的胶体。在精细化工行业中,清除活性炭或催化剂是典型的高要求案例,优耐特的产品能满足这些应用的苛刻要求,高过滤效率同时长使用寿命和可靠。
    汽车电子
    前处理、电泳漆、面漆机光漆过滤;底漆、油漆环线过滤;零件清洗液、填充混合物、润滑油、金属工作液和泵前过滤晶片的生产工艺,电子蚀刻槽;光化抛光,高纯水过滤盒作为多种模式过滤的前过滤延长其使用寿命,清洁是电子中一个重要因素,化学物需要过滤至极低的颗粒含量,优耐特的滤袋演示出所需的效率和一致的表现。


      水处理
    井水过滤;水处理厂;清除淤泥;清除水管中的水垢;清除海水中泥沙和还早;回收离子交换树脂;清除钙结晶物;过滤废水处理用化学物;过滤冷却系统中的灰尘。在表面水过滤的应用,以往主要都是以滤芯为主,但时至今日,高效率和长寿的优耐特的高性能滤袋是一个更具成本效益的选择。
    金属加工
    液压油的过滤;前处理过滤;贵重金属回收;金属加工业和填充混合物。零件清洗机使用我们的滤袋可减少零件上的残余杂质。


      有机物料
    油和聚合物的过滤;分散体、聚合物生产;罐头涂料用树脂、塑胶合成、纸张涂层、高纯度喷墨过滤。去除油漆的凝结块;溶剂过滤;清除储藏中形成的杂质;包装线和混合线上的过滤,单体的净化。
