优耐特ST型高效多芯反冲洗过滤器是优耐特自主研发设计的新一代紧凑型、高效率、大流量反冲式自清洗过滤系统,是一种能提供多种综合性用途的自动过滤器,能够滤除各种水及水性低粘度液体(如机加工冷却剂)中的固体颗粒杂质,以满足系统运行及下道工艺对液体洁净度的要求,也可用于保护下游关键设备免于颗粒堵塞、磨损或结垢,提高运行效率与寿命。ST高效多芯反冲洗过滤器满足了在线全自动连续过滤的需要,降低了停机成本、维护成本和人力成本,是水及水性液体过滤的先进解决方案。

  • 产品简介:
    ST型高效多芯反冲洗过滤器根据应用工况需要,按照滤元及清洗方式可分为以下四个型号:
    STDD单级单吸反冲型; STDS单级双吸反冲型;
    STSD双极单吸反冲型; STSS双极双吸反冲型;
    ST型高效多芯反冲洗过滤器,过滤精度达25—3000微米,单机过滤流量5—7000m³/h,过滤器进出口法兰2〞—36〞,充分满足低粘度液体(50cp以下)工况所需全自动过滤要求。
    工作原理

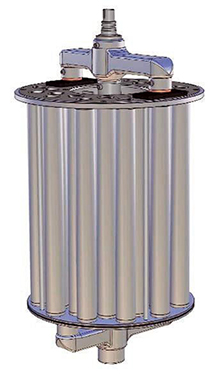

    过滤时,液体从入口(1)进入过滤器,其中一部分液体从中间的分流管(2)中进入过滤器上部,液体同时从滤元 (3)上下端口同时进入,透过NOVOTM滤元内表面在出口 (4)汇集流出。颗粒杂质被拦截,累积形成滤饼,使过滤器进出 口之间压差逐渐变大,表明滤饼达到一定厚度,此时滤元通量越来越小。反冲时,当达到设定压差或^间,自清洗程 序启动,电机(5)驱动内部上下反冲吸管(6)交替对准一组滤元上下端后,打开反冲排污阀(7),将滤元号大气接通, 其他滤元的部分滤液脉冲式逆向流动,同时借助滤元中间的优化元件(幻产生的表面错流,迅速,除滤元内表面的滤 饼,排出残液流入集污管道,然后关闭排污阀,反冲吸管对准下一组滤元,进行反清洗。所有滤元被上下交替逐一反 冲后,整个反冲洗过程完成。

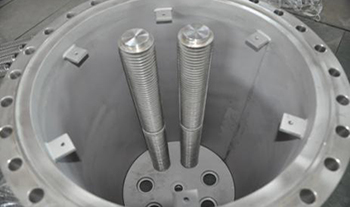

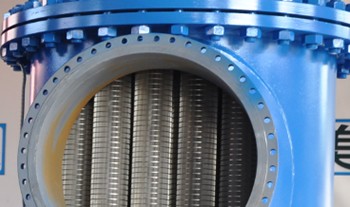

    楔形滤芯工作原理及特征


  • 技术参数

    主要性能参数

    FX300

    FX350

    FX400 FX500 FX600 FX700 FX800 FX900 FX1000 FX1100 FX1200 FX1500

    过滤面积(cm²)

    7048

    10572 12334 17620 35240 49336 69192 96100 124930 145068 172700 241780
    可选精度(μm)

    30-1500

    *经济流量(m³/h) 54 85 132 191 336 524 758 1035 1052 1716 1900 2660
    *最高工作温度(℃)

    200

    *工作压力(MPa)

    0.4-1.0

    进出口连接方式

    法兰

    进出口尺寸(DN)

    80

    100

    125

    150

    200

    250
    300 350 400 450 500
    500
    排污口尺寸(DN) 40 40 50 50 65 65 80 80 80 100 100 100
    马达

    功率370W,三相,380V

    功率550W,三相,380V

    气动排污阀 气源要求:5 SCFM(«Vh);最小压力0.4MPa,最大压力0.8MPa 输入:AC380V;输出:AC220V或DC24V
    控制箱 输入:AC380V;输出:AC220V或DC24V
    *经济流量(150 μm):仅供参考,流量受到液体粘度、过滤精度及洁净度的影响,请与升扬过滤工程师技术确认
    *最高工作温度:需配合耐高温密封圈及密封机构才能达到
    *最高工作压力:此为标准工作压力,如需更高工作压力可以定制 *建议清洗压差:0.06MPa:仅供参考,因液体与颗粒形态而异

  •   制药化工
    回收昂贵的活性原料;回收催化剂;清除活性炭;过滤明胶、激素、维生素浓缩机;草药的滤清;清除血浆中的蛋白质;过滤盐水。
    食品饮料
    啤酒、葡萄酒、威士忌酒的精华滤清;清除食用油中的颗粒;清除纤维质中的碳墨,明胶中的粘状物;糖浆、浓缩果汁及玉米浆的澄清;淀粉、牛奶和饮料生产。优耐特的滤袋能满足这些应用上的各种不同及特殊的要求外,亦符合FDA和EEC在食品行业上的标准。


      石油化工
    过滤润滑油、燃油添加剂;石油回收;胺液、甘醇液过滤;气体净化工艺;洗胺机;钻孔油和喷注液。催化剂回收:清除水管中的水垢;过滤酸液、碱液、溶剂;过滤乳剂和分散体;过滤树脂中的胶体。在精细化工行业中,清除活性炭或催化剂是典型的高要求案例,优耐特的产品能满足这些应用的苛刻要求,高过滤效率同时长使用寿命和可靠。
    汽车电子
    前处理、电泳漆、面漆机光漆过滤;底漆、油漆环线过滤;零件清洗液、填充混合物、润滑油、金属工作液和泵前过滤晶片的生产工艺,电子蚀刻槽;光化抛光,高纯水过滤盒作为多种模式过滤的前过滤延长其使用寿命,清洁是电子中一个重要因素,化学物需要过滤至极低的颗粒含量,优耐特的滤袋演示出所需的效率和一致的表现。


      水处理
    井水过滤;水处理厂;清除淤泥;清除水管中的水垢;清除海水中泥沙和还早;回收离子交换树脂;清除钙结晶物;过滤废水处理用化学物;过滤冷却系统中的灰尘。在表面水过滤的应用,以往主要都是以滤芯为主,但时至今日,高效率和长寿的优耐特的高性能滤袋是一个更具成本效益的选择。
    金属加工
    液压油的过滤;前处理过滤;贵重金属回收;金属加工业和填充混合物。零件清洗机使用我们的滤袋可减少零件上的残余杂质。


      有机物料
    油和聚合物的过滤;分散体、聚合物生产;罐头涂料用树脂、塑胶合成、纸张涂层、高纯度喷墨过滤。去除油漆的凝结块;溶剂过滤;清除储藏中形成的杂质;包装线和混合线上的过滤,单体的净化。
