当前位置:优耐特>>优耐特产品 » 过滤设备 » 高效反冲洗系列 » BT型爆破式反冲洗过滤器

BT型爆破式反冲洗过滤器参考合理的流体学,应用有限元分析设计,保证的产品的安全性。过滤时通过滤元截流液体中的杂质,过滤的工艺过程比较复杂,液体通过过滤不仅去除了液体中的杂质,降低液体的浊度,而且还可以将液体中其他细小杂质除去。

  • BT型过滤器能够滤除各种水及水性低粘度液体(如机加工冷却剂)中的固体颗粒杂质,以满足系统运行及下道工艺对液体洁净度的要求,也可用于保护下游关键设备免于颗粒堵塞、磨损或结垢提高运行效率与寿命。BT型过滤器自动化运行,免人工清洗,低压差工作,节约能源,采用独特的高性能楔形滤元或粉末烧结滤元,反冲洗彻底,耗用的反冲洗液体少.
    工作原理
    当液体通过过滤器时,其中的颗粒杂质被拦阻SM滤芯的外表面上,累积形成滤饼,使过滤器进出口之间压差逐渐变大,当压差到达某默认值(150KPa)时,即表明滤饼达到一定的厚度,此时滤元的可过滤流量越来越小,控制器启动反冲洗动作,液体从滤元内部反向往外流动,带走表面的杂质,利用滤清液逆向流动来冲洗滤元外表面的滤饼,反冲洗时,控制器切换待反冲洗的过滤器的一组阀门,即关闭其进口阀,然后打开排污阀,滤清液的一部分液体逆向流动反冲洗该过滤器,迅速清除滤元表面的滤饼,排出残液流入集污管道,然后关闭排污阀,打开进口阀,恢复到正常过滤状态。
    综合参数
    滤元数量: 1-240
    滤元形式: 楔形滤元、粉末烧结滤元
    精度范围: 楔形滤元:25-1500μm,粉末烧结滤元:0.5-30μm
    设计压力: 0.1-4.OMPa ;
    设计温度: 80-120℃;
    壳体材料:CS、304、316、哈氏合金
    密封材料:丁晴、三元乙丙、氟橡胶
    设备特性
    精简设计,经济适用型;最大化的满足客户工艺需求,同时为您的生产大大缩减成本;
    多样化的配置适合于各种工况,无论是气体分离固体或液体分离固体;
    高精度:过滤效率达到99.9%以上;
    清洗、维护、拆装滤芯快捷;
    反冲洗PLC装置控制精确;
    粉末烧结滤芯达到精确控制过滤精度;
    模块系统可多重组合变化;
    过滤器符合GB150-2011及ASME规范;
    易操作、设计紧凑;
    可根据客户的工况设计最佳的过滤系统;

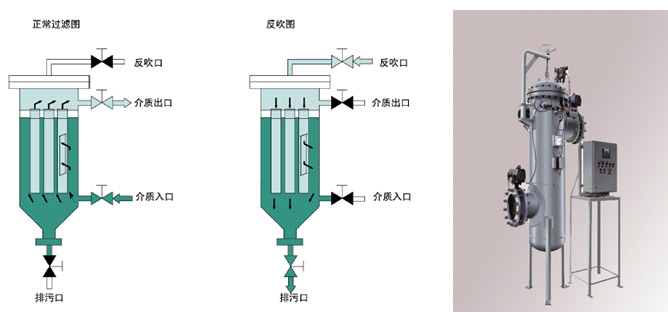

  • 自动反冲洗示意图


    技术参数

    参数 /型号

    BT-1

    BT-2

    BT-3

    BT-5

    BT-6

    BT-9

    BT-12

    BT-15

    BT-18

    BT-21

    流量  (m³/h)

    3.5

    7

    9.5

    16

    19.5

    30

    38

    48

    58

    68

    过滤面积(cm²)

    1.0

    2.0

    3.0

    5.0

    6.0

    9.0

    12.0

    15.0

    18.0

    21.0

    进出口径 (mm)

    DN32

    DN50

    DN80

    DN80

    DN100

    DN125

    DN125

    DN150

    DN175

    DN200

    排污口径 (mm)

    DN50

    DN50

    DN50

    DN50

    DN80

    DN80

    DN80

    DN80

    DN80

    DN80

    排污阀开时 (秒)

    1-2

    工作压力(MPa)

    0.1-1.6

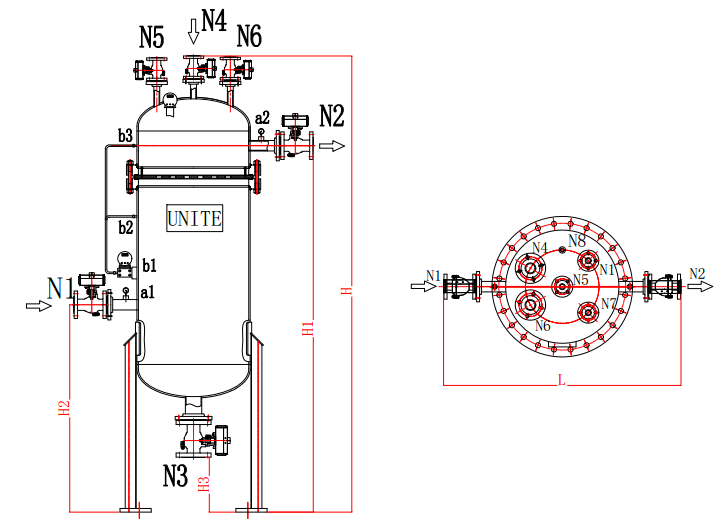

    H   (mm)

    1720

    1860

    2155

    2470

    2480

    2650

    2750

    2950

    3050

    3150

    H1  (mm)

    1240

    1380

    1680

    1900

    1950

    2100

    2250

    2450

    2500

    2600

    H2  (mm)

    500

    600

    700

    800

    900

    1000

    1000

    1100

    1200

    1250

    H3  (mm)

    250

    250

    250

    250

    300

    300

    300

    300

    300

    300

    L   (mm)

    880

    970

    1010

    1110

    1160

    1280

    1340

    1500

    1600

    1750

  •   制药化工
    回收昂贵的活性原料;回收催化剂;清除活性炭;过滤明胶、激素、维生素浓缩机;草药的滤清;清除血浆中的蛋白质;过滤盐水。
    食品饮料
    啤酒、葡萄酒、威士忌酒的精华滤清;清除食用油中的颗粒;清除纤维质中的碳墨,明胶中的粘状物;糖浆、浓缩果汁及玉米浆的澄清;淀粉、牛奶和饮料生产。优耐特的滤袋能满足这些应用上的各种不同及特殊的要求外,亦符合FDA和EEC在食品行业上的标准。


      石油化工
    过滤润滑油、燃油添加剂;石油回收;胺液、甘醇液过滤;气体净化工艺;洗胺机;钻孔油和喷注液。催化剂回收:清除水管中的水垢;过滤酸液、碱液、溶剂;过滤乳剂和分散体;过滤树脂中的胶体。在精细化工行业中,清除活性炭或催化剂是典型的高要求案例,优耐特的产品能满足这些应用的苛刻要求,高过滤效率同时长使用寿命和可靠。
    汽车电子
    前处理、电泳漆、面漆机光漆过滤;底漆、油漆环线过滤;零件清洗液、填充混合物、润滑油、金属工作液和泵前过滤晶片的生产工艺,电子蚀刻槽;光化抛光,高纯水过滤盒作为多种模式过滤的前过滤延长其使用寿命,清洁是电子中一个重要因素,化学物需要过滤至极低的颗粒含量,优耐特的滤袋演示出所需的效率和一致的表现。


      水处理
    井水过滤;水处理厂;清除淤泥;清除水管中的水垢;清除海水中泥沙和还早;回收离子交换树脂;清除钙结晶物;过滤废水处理用化学物;过滤冷却系统中的灰尘。在表面水过滤的应用,以往主要都是以滤芯为主,但时至今日,高效率和长寿的优耐特的高性能滤袋是一个更具成本效益的选择。
    金属加工
    液压油的过滤;前处理过滤;贵重金属回收;金属加工业和填充混合物。零件清洗机使用我们的滤袋可减少零件上的残余杂质。


      有机物料
    油和聚合物的过滤;分散体、聚合物生产;罐头涂料用树脂、塑胶合成、纸张涂层、高纯度喷墨过滤。去除油漆的凝结块;溶剂过滤;清除储藏中形成的杂质;包装线和混合线上的过滤,单体的净化。
