    PF型新型脉冲反冲洗过滤器为新型脉冲式反吹型过滤器,未滤液由滤器入口进入过滤器,经滤芯拦截杂质后,滤出液由出口流出,进入清液储罐。随着过滤进行,滤饼层不断增厚,过滤阻力不断增大。当达到设定压差时,需对过滤元件进行反洗。先关闭进液、出液口,向罐体内通入压缩气体,将过滤器罐体内残液压滤完。反洗过滤元时,在过滤器滤后液出口通入压缩气体吹胀滤布,使拦截的滤饼及滤布缝隙中的杂质脱落,由下部排放口排出。具有密闭运行,过滤面积大,纳污量高,易脉冲式反吹滤饼,自动化程度高,应用广等突出特性;PF型新型脉冲过滤器可直接过滤、预涂过滤、浆料浓缩、滤饼回收、滤饼洗涤五大功能,被广应用于高杂质含量、粘性液体、超高精度等多种特殊过滤工况。
    工作原理
    过滤
    用泵将原液送入过滤机进行过滤,滤液通过各个滤液管从过滤机上面的滤液出口回收
    排污
    粘附在滤芯上的滤饼在通气过滤后透过吹气形成固状脱落并从过滤器底部回收。另外,也可以通过逆洗方式以泥浆形式回收。
    滤芯的构造原理

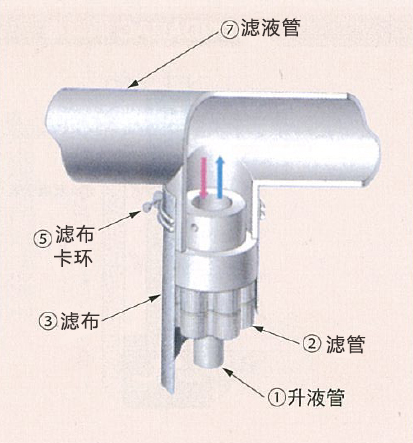

    升液管周围装有滤管,滤管外套有滤布,滤布上再加一扣环锁紧。

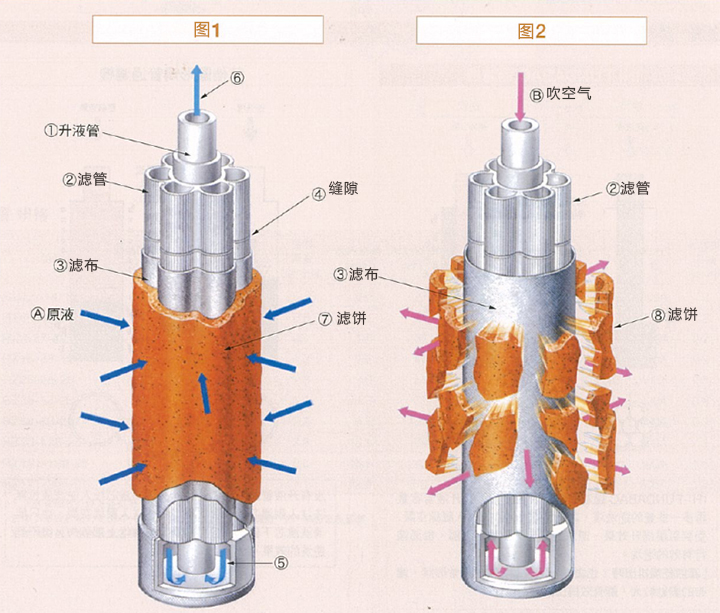

    图1表示过滤状态

    进入过滤机的原液A经滤布过滤后透过缝隙流入滤管,再由升液管送至滤液管回收。滤布在压力下紧贴滤管成花瓣状,在上面形成滤饼。为了让滤饼能够均匀地附在滤布上,我公司经过特殊设计。另外,由于设计了升液管,排液时不会因气压下降使滤饼提前掉落

    图2表示滤饼排除状态

    通过逆吹使滤布膨胀,让滤饼掉落。振动滤布使已过滤的滤饼能够剥离掉落,或利用逆洗液及逆吹相互交替的方式让滤饼有效地排除。

    升液管的效果
    过滤

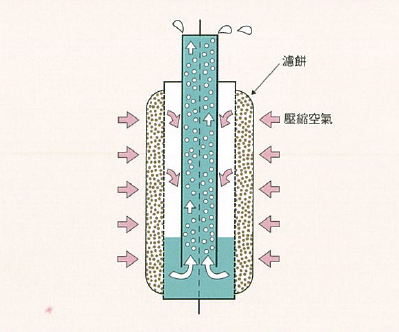

    优耐特PF型新型脉冲反冲洗过滤机的情况下,压缩空气透过滤饼层,使滤饼中的液体渗进烛管内,和烛管内的残留滤液一起通过升液管上升,排出过滤机外。因此,烛管从上到下的滤饼都可以均匀过滤排除。
    其他圆形烛管过滤机
    其他圆形烛管过滤机由于没有升液管,透过滤饼层的压缩空气会从上部流失,下部的滤饼就会混入残留滤液中流失。因此滤饼不可能过滤排出

     UNITE-PF新型脉冲过滤机   其他烛管过滤机

    反洗、反吹

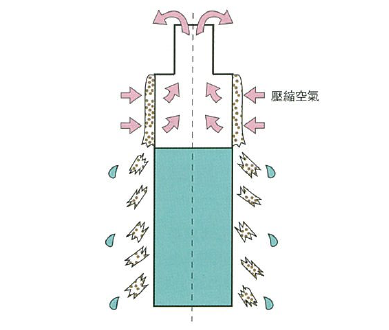

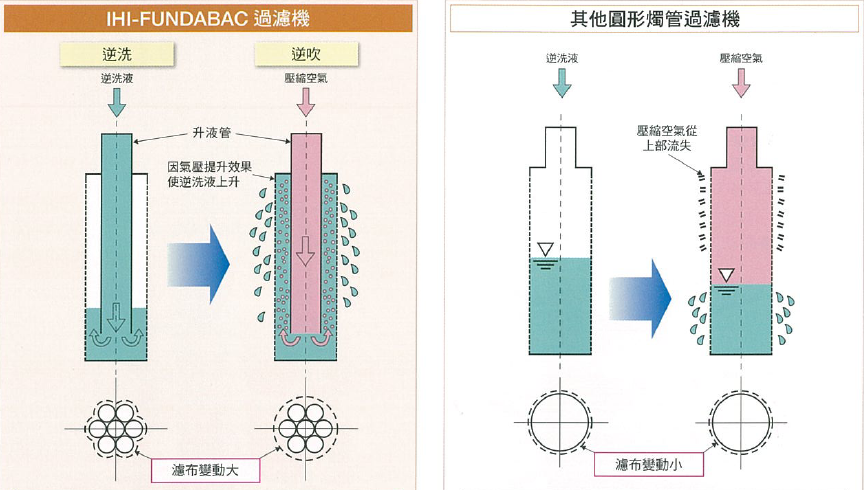

    UNITE-PF新型脉冲过滤机,投入比升液管容量再多一些量的反洗液,之后迅速向升液管送入压缩空气,受到气压提升的效果,反洗液会上升到滤芯上部,从而进行有效的反洗。
    (滤饼过滤排出时,也由于升液管及特殊的烛管形状,滤布的变动较大,能有效排出滤饼。)
    其他圆形烛管过滤机

    没有升液管的其他过滤机,即使向滤芯投入反洗液也无法注入到滤芯上部。之后,即使送入压缩空气,也只能清洗滤芯下部,而且压缩空气也会从上部流失,得不到反洗效果。




  • 技术参数

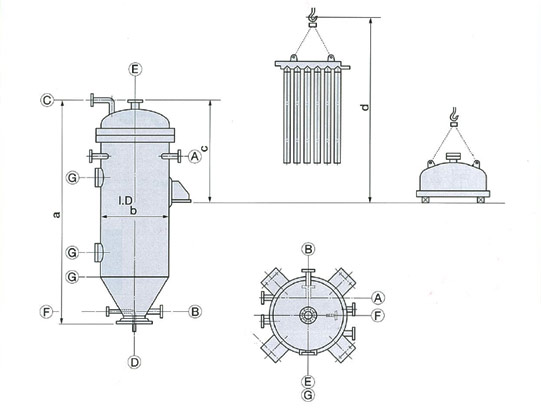

    参数 /型号

    过滤面积(m2)

    滤芯数量(根)

    重量

    (T)

    容量(m3)

    载重(kg)

    A

    B

    C

    D

    排污口(mm)

    PF4.5

    4.5

    14

    0.75

    0.9

    21

    22517

    750

    1265

    2665

    300a

    PF6

    6

    14

    0.8

    1.1

    24

    2917

    750

    1265

    3050

    300a

    PF9

    9

    27

    0.9

    1.5

    31

    2758

    950

    1535

    2865

    300a

    Rz15

    15

    36

    1.2

    2.2

    44

    3187

    1050

    1535

    3250

    300a

    Rz23

    23

    36

    1.3

    3.0

    55

    4037

    1050

    1585

    4110

    400a

    Rz35

    35

    54

    1.7

    4.3

    77

    4262

    1250

    1585

    4110

    400a

    Rz54

    54

    83

    2.8

    6.8

    123

    4547

    1550

    1390

    3810

    400a

    Rz83

    83

    128

    3.9

    10.1

    179

    4932

    1850

    1565

    3910

    500a

    Rz1215

    121

    186

    5.5

    15.1

    262

    5402

    2200

    1715

    3910

    500a

    Rz171

    171

    264

    7.1

    22.0

    370

    5872

    2600

    1815

    3910

    500a

    注)1.本表会因为、设计变更而有所不同
    2.本表以设计压力0.5mp(pe)。304不锈钢壳体,304不锈钢制滤管为基准
    3.地面负载不含阀及管道等重量

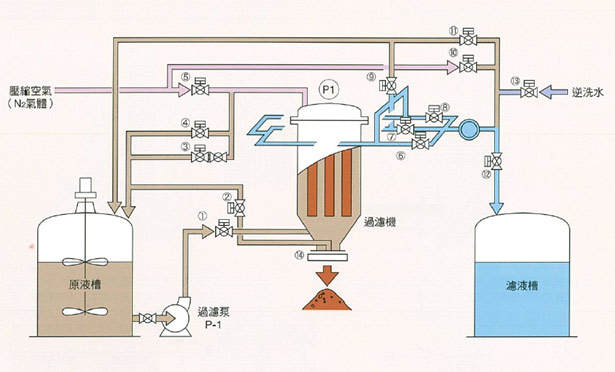

    进液  过滤泵向过滤机提供原液,过滤机内的空气自上部排出

    循环  将滤液送回原液槽进行过滤循环,知道原液澄清为止,为防止固体成分沉积,原则上会进行溢流

    过滤  将滤液回收到滤液槽。个叶片上可附着约20mm厚的滤饼

    排液  透过空气(n2)加压,将清洗液排出

    吹气(a+b)  利用空气(n2)使滤布傻姑娘的滤饼干燥脱水。吹气按过滤组件依序进行(减少机器台水,电器使用量)

    清液  自上部由空气(n2)加压,将滞留在过滤机底部的原液排出

    排压  清除过滤机内的空气(n2)使内部压力归零

    滤饼排出(a+b)打开过滤机底部的滤饼排出阀,反吹空气(n2)派出滤饼。排出时哥哥组件分别进行(减少机器台水,电器使用量)

    逆洗a+反吹a+逆洗b+反吹b    用逆洗液和空气(n2)清洗滤布,逆洗是按各个过滤组建分别进行。(减少机器台水,电器使用量)



  •   制药化工
    回收昂贵的活性原料;回收催化剂;清除活性炭;过滤明胶、激素、维生素浓缩机;草药的滤清;清除血浆中的蛋白质;过滤盐水。
    食品饮料
    啤酒、葡萄酒、威士忌酒的精华滤清;清除食用油中的颗粒;清除纤维质中的碳墨,明胶中的粘状物;糖浆、浓缩果汁及玉米浆的澄清;淀粉、牛奶和饮料生产。优耐特的滤袋能满足这些应用上的各种不同及特殊的要求外,亦符合FDA和EEC在食品行业上的标准。


      石油化工
    过滤润滑油、燃油添加剂;石油回收;胺液、甘醇液过滤;气体净化工艺;洗胺机;钻孔油和喷注液。催化剂回收:清除水管中的水垢;过滤酸液、碱液、溶剂;过滤乳剂和分散体;过滤树脂中的胶体。在精细化工行业中,清除活性炭或催化剂是典型的高要求案例,优耐特的产品能满足这些应用的苛刻要求,高过滤效率同时长使用寿命和可靠。
    汽车电子
    前处理、电泳漆、面漆机光漆过滤;底漆、油漆环线过滤;零件清洗液、填充混合物、润滑油、金属工作液和泵前过滤晶片的生产工艺,电子蚀刻槽;光化抛光,高纯水过滤盒作为多种模式过滤的前过滤延长其使用寿命,清洁是电子中一个重要因素,化学物需要过滤至极低的颗粒含量,优耐特的滤袋演示出所需的效率和一致的表现。


      水处理
    井水过滤;水处理厂;清除淤泥;清除水管中的水垢;清除海水中泥沙和还早;回收离子交换树脂;清除钙结晶物;过滤废水处理用化学物;过滤冷却系统中的灰尘。在表面水过滤的应用,以往主要都是以滤芯为主,但时至今日,高效率和长寿的优耐特的高性能滤袋是一个更具成本效益的选择。
    金属加工
    液压油的过滤;前处理过滤;贵重金属回收;金属加工业和填充混合物。零件清洗机使用我们的滤袋可减少零件上的残余杂质。


      有机物料
    油和聚合物的过滤;分散体、聚合物生产;罐头涂料用树脂、塑胶合成、纸张涂层、高纯度喷墨过滤。去除油漆的凝结块;溶剂过滤;清除储藏中形成的杂质;包装线和混合线上的过滤,单体的净化。

返回上一页
