优耐特产品

篮式过滤器

当前位置:优耐特>>优耐特产品 » 过滤设备 » 篮式过滤器系列 » 篮式过滤器


  • 一、产品简介

    LF型篮式过滤器用于油或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍.远远超过Y型、T型过滤器过滤面积。LF篮式过滤器是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其他的正常工作,当流体进入有一定规格的滤网的滤桶后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤桶取出,处理后重新装入即可,因此,使用维护极为方便。目前已广泛应用于石油、化工、医药、食品、环保等行业。若将其串连的安装在泵的入口或系统管线的其他部位,则既可以延长泵和其他设备的使用寿命,又能保证整个系统的安全。

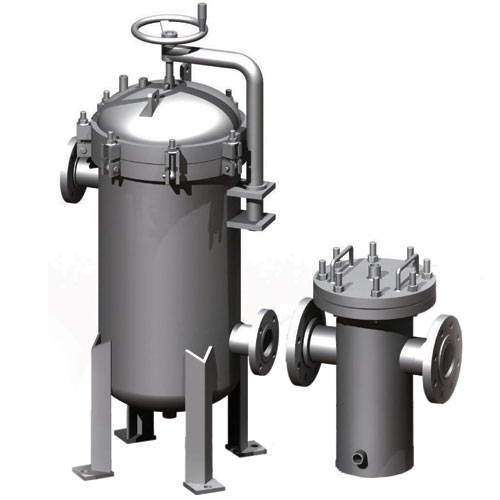

    二、毛发过滤器分类

    1. 直通平底篮式过滤器

    2. 直通弧底篮式过滤器

    3. 高低接管平底篮式过滤器

    4. 高低接管弧底篮式过滤器

    三、适用范围

    1. 化工、室友化工生产中的弱腐蚀性物料,如:水、氨、油品等;

    2. 化工生产中的腐蚀性物料,如:烧碱,浓稀硫酸,碳酸,醋酸,酸等;

    3.制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂;

    4. 轻工食品,制药生产中有卫生要求的物料,如:啤酒,饮料,乳制品,粮浆医药用品等。

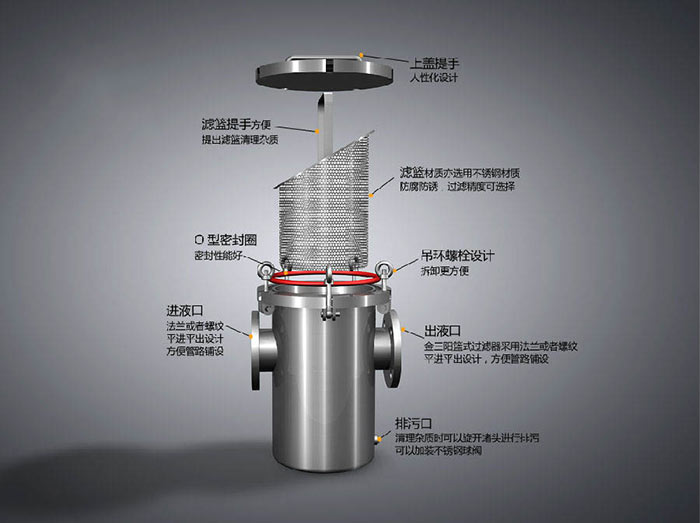

    四、产品特点

    1.平进评出结构设计,安装时接管更方便快捷;

    2.滤网与滤篮分离式设计,滤网损坏时,直接更换滤网而无需更换整个滤篮

    3.顶盖采用吊环螺栓快装式结构,1分钟即可拆卸

    4.滤篮与筒体可拆卸式设计,清除杂质方便

    5.众联系列过滤器整体全部采用不锈钢304或者316L设计,防腐耐用

    6.外表采用镜面抛光、或亚光喷砂处理,产品更美观

    7.过滤精度根据客户要求量身定制,满足不同客户需求

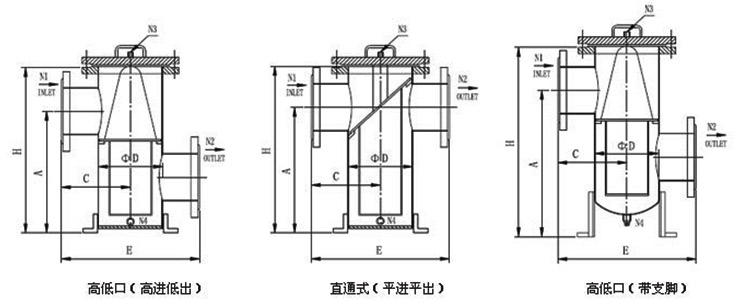

     五、结构图

    六、参数规格
    序号 规格 直径Φ 总长L 总高H 进口高H1 丝口w
    1 DN25 76 220 260 160 1/2
    2 DN32 76 220 270 165 1/2
    3 DN40 108 260 300 180 1/2
    4 DN50 108 260 300 180 1/2
    5 DN65 140 330 350 220 1/2
    6 DN80 168 340 400 260 1/2
    7 DN100 219 420 470 310 3/4
    8 DN150 273 500 620 430 3/4
    9 DN200 325 560 780 530 3/4
    10 DN250 426 660 930 640 3/4
    11 DN300 478 750 1200 840 3/4
    (直通式篮式过滤器)
  • 一、产品简介:

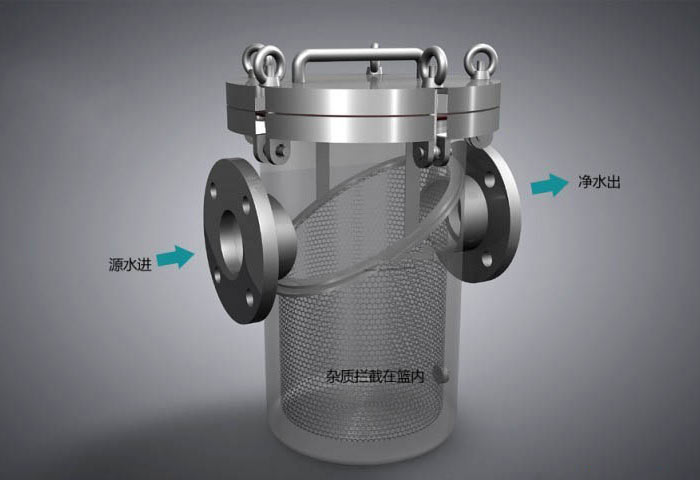

    US型滤篮是LF系列篮式过滤器的核心滤元,当流体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮由滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,取出滤篮。清洗后重新装入即可。使用维护极为方便。

    分类:

    1、冲孔型滤篮适合低精度过滤最小孔径500UM,拦截大块颗粒。表面激光冲孔成型,内表面光滑处理,圆度精准,刮除清洗效果好。

    2、楔形网滤篮采用不锈钢楔形丝焊接,过滤精度为30-800UM是由不锈钢楔形丝与支撑条焊接而成,滤篮具有强度大、硬度高、耐磨耐腐蚀、缝隙均匀、渗流性好、易于清洗和反清洗等特点。

    3、复合型滤篮是优耐特为LF篮式过滤器领域推出的新一代过滤元件,过滤面由保护层、过滤层、导流层和加强层优化组成,并通过先进的真空高温复合技术结合成一体,具有耐用、耐洗、过滤效果好的突出优点。

    4、编制丝网滤篮采用多层金属编织丝网,通过优耐特特殊的叠层压制与真空烧结等工艺制造而成,具有较高机械强度和整体刚性结构的一种新型过滤材料。其各层丝网的网孔相互交错、形成一种均一的过滤结构,不仅克服了普通金属丝网强度低、刚性差、网孔形状不稳定的不足,而且能够对材料的孔隙大小、渗透性能和强度特性进行合理的匹配与设计,从而使其具有优良的过滤精度、过滤阻抗、机械强度、耐磨性、耐热性和被加工性,综合性能明显优于烧结金属粉末、陶瓷、纤维、滤布、滤纸等其它类型的过滤材料

    材质:

    201、304、304L、316、316L等

    特点:

    具有过滤精度高,可反复清洗,坚固耐用,耐酸耐碱,耐高温等特点

    耐受外部强力反冲洗,快速洗净

    整体烧结结构,过滤层无金属丝偏移,过滤效果好

    滤元优化组合采用一体化技术,使用寿命长

    二、应用范围:

    适用于石油、化工、矿产、食品、制药,冶金等各行各业的过滤。

    1、催化剂过滤与分离;

    2、石油化工高温气体过滤,石化厂沸腾床尾气的过滤,催化裂化油浆过滤;

    3、冶金行业高温烟气的净化;

    4、其他高温气体及液体的过滤;

    5、石油化工行业中各种高温,腐蚀液、催化剂的过滤;

    6、化纤薄膜工业中各种聚合物熔体的过滤净化;

    7、制药行业中的各种催化剂的过滤分离;

  • 篮式过滤器完整编号示例:U-LF-I-304-1.0MPa-GDN50F-P06-G



    1 2 3 4 5 6 7 8
    U LF I 304 1.0MPa GDN50F P06 G



    1 公司简称
    U 优耐特公司代码



    2 过滤器类型
    LF 篮式系列过滤器代码



    3 篮式过滤器代号
    I 进出口水平
    高进低出
    上进底出,高压场合
    多篮结构



    4 过滤器材质
    CS 碳钢
    304 304不锈钢
    316L 316L不锈钢
    2205 2205双相不锈钢
    C276 276哈氏合金
    CO 碳钢衬PO
    CP 碳钢衬PP
    CT 碳钢衬PTFE
    SO 304衬PO
    SP 304衬PP
    ST 304衬PTFE



    5 过滤器最大工作压力

    0.1兆帕(MPa)=1千克/平方厘米(kg/cm  )=1巴(bar)=14.5磅/平方英寸(psi)

    1.0兆帕(MPa)=10千克/平方厘米(kg/cm  )=10巴(bar)=145磅/平方英寸(psi)

    2.0兆帕(MPa)=20千克/平方厘米(kg/cm  )=20巴(bar)=290磅/平方英寸(psi)



    6 进出口链接方式
    H 化工部标准(HG)
    G 国标(GB)
    A 美标(ANSI)
    J 日标(JIS)
    D 德标(DIN)
    1〃NPT 1〃螺纹连接
    2〃NPT 2〃螺纹连接
    1〃F 1〃法兰连接
    18〃F 18〃法兰连接
    DN25F DN25法兰连接
    DN50F DN50法兰连接
    DN450F DN450法兰连接



    7 进出口法兰等级

    例如:P06=PN6

          P10=PN10



    8 表面处理方式
    PS 喷砂处理
    JJ 镜面精抛
    WJ 卫生级镜面抛光
    DJ 电解抛光
    PQ 表面喷漆
    KZ 客户指定
    PS/JJ 外表面喷砂/内镜面精抛
  • 滤篮完整编号示例:US-D1-150-2-S-W



    1 2 3 4 5 6
    US D1 150 2 S W



    1 公司简称
    US 优耐特公司代码



    2 滤篮材质
    D1 SS304
    D2 SS316L



    3 过滤精度(UM)

    30/50/75/100/125/150/200/250/300/375/500/ 精度定制



    4 滤篮代号
    1 直径170,长度330
    2 直径170,长度660
    4 直径95,长度310



    5 滤篮环口材质
    S 不锈钢



    6 结合方式
    W 焊接



  •   制药化工
    回收昂贵的活性原料;回收催化剂;清除活性炭;过滤明胶、激素、维生素浓缩机;草药的滤清;清除血浆中的蛋白质;过滤盐水。
    食品饮料
    啤酒、葡萄酒、威士忌酒的精华滤清;清除食用油中的颗粒;清除纤维质中的碳墨,明胶中的粘状物;糖浆、浓缩果汁及玉米浆的澄清;淀粉、牛奶和饮料生产。优耐特的滤袋能满足这些应用上的各种不同及特殊的要求外,亦符合FDA和EEC在食品行业上的标准。


      石油化工
    过滤润滑油、燃油添加剂;石油回收;胺液、甘醇液过滤;气体净化工艺;洗胺机;钻孔油和喷注液。催化剂回收:清除水管中的水垢;过滤酸液、碱液、溶剂;过滤乳剂和分散体;过滤树脂中的胶体。在精细化工行业中,清除活性炭或催化剂是典型的高要求案例,优耐特的产品能满足这些应用的苛刻要求,高过滤效率同时长使用寿命和可靠。
    汽车电子
    前处理、电泳漆、面漆机光漆过滤;底漆、油漆环线过滤;零件清洗液、填充混合物、润滑油、金属工作液和泵前过滤晶片的生产工艺,电子蚀刻槽;光化抛光,高纯水过滤盒作为多种模式过滤的前过滤延长其使用寿命,清洁是电子中一个重要因素,化学物需要过滤至极低的颗粒含量,优耐特的滤袋演示出所需的效率和一致的表现。


      水处理
    井水过滤;水处理厂;清除淤泥;清除水管中的水垢;清除海水中泥沙和还早;回收离子交换树脂;清除钙结晶物;过滤废水处理用化学物;过滤冷却系统中的灰尘。在表面水过滤的应用,以往主要都是以滤芯为主,但时至今日,高效率和长寿的优耐特的高性能滤袋是一个更具成本效益的选择。
    金属加工
    液压油的过滤;前处理过滤;贵重金属回收;金属加工业和填充混合物。零件清洗机使用我们的滤袋可减少零件上的残余杂质。


      有机物料
    油和聚合物的过滤;分散体、聚合物生产;罐头涂料用树脂、塑胶合成、纸张涂层、高纯度喷墨过滤。去除油漆的凝结块;溶剂过滤;清除储藏中形成的杂质;包装线和混合线上的过滤,单体的净化。
