PS型气动刮刀自清洗过…

当前位置:优耐特>>优耐特产品 » 过滤设备 » 全自动自清洗系列 » PS型气动刮刀自清洗过滤器

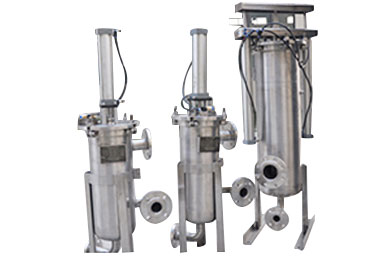

  • PS系列全自动气动刮刀自清洗过滤器是一种利用滤网直接拦截水中的杂质,去除水体悬浮物、颗粒物,降低浊度,净化水质,减少系统污垢、菌藻、锈蚀等产生,以净化水质及保护系统其他设备正常工作的精密设备,水由进水口进入自清洗过滤器机体,由智能化控制,根据压差,时间,可自动开启清洗和排污功能,自动化程度高。

    PS系列过滤器根据客户要求或应用工况需要可分为:

    PSS型全自动单气缸刮刀自清洗过滤器

    PSD型全自动双气缸刮刀自清洗过滤器

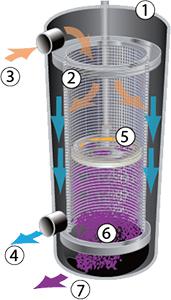

  • PS系列全自动气动刮刀自清洗过滤器过滤器的工作原理非常简单:
    将一个滤芯(2)装置在一个圆柱形不锈钢壳体(1)中。
    当未被过滤的液体由入口(3)进入到壳体后。固体杂质被滤出并沉积在滤元的内表面。
    最后滤液从出口(4)流出。
    当内层杂质逐渐堆积,内外两侧由此产生压差,通过压差开关监测进出水口的压差变化(也可用时间或手动方式),待压差达到设定值时,将开启自动清洗过程:
    电控系统给出信号,气缸开始工作,带动一个由弹簧涨紧的清洗盘上下往复刮除滤元内表面并清除沉积的固体杂质。
    但杂质从滤元表面脱离时,清洗盘将污垢送入壳体底部(6)并通过流道(7)排出滤器。
    整个控制也可按照客户要求改进,请联系优耐特过滤工程师,做出最佳方案。




    • 处理水量: 40-2000m3/h 不同的水质或精度,相应的流量有差异
      工作压力: 0.1-1.6MPa 工作压力过低可在排污管道设增压泵设备
      工作温度: 200℃ 高于此温度请特别说明
      滤元精度: 25μm—3000μm 据用户要求配置合适精度
      工作压力: 0.1-1.0MPa 更高压力可以定制
      工作温度: 0-200℃ 高于此温度请特别说明
      清洗压差: 0.05MPa 设备标准设置
      驱动装置: 气缸 设备标准设置
      滤元材质: 304、316L、哈氏合金、PTFE 据用户要求与工况配置
      滤元型式: 楔形、复合、冲孔 据用户要求与工况配置
      刮刀材质: 超耐磨合成材料 使用寿命长,不易损坏
      本体材质: CS;304;316L;CS+PTFE 据用户要求与工况配置
      密封材质: 丁晴橡胶、氟橡胶 根据使用工况或温度配置
      电控方式: 2相220V 50Hz;3相380v 50Hz 国外用户根据实际电压定制
      排污阀控制方式: 手动、气动 据用户要求与工况配置
      自清洗控制方式: 压差、时间、手动 据用户要求与工况配置
      公用供给要求: 220V AC,0.4-0.6MPa气源 洁净干燥气源

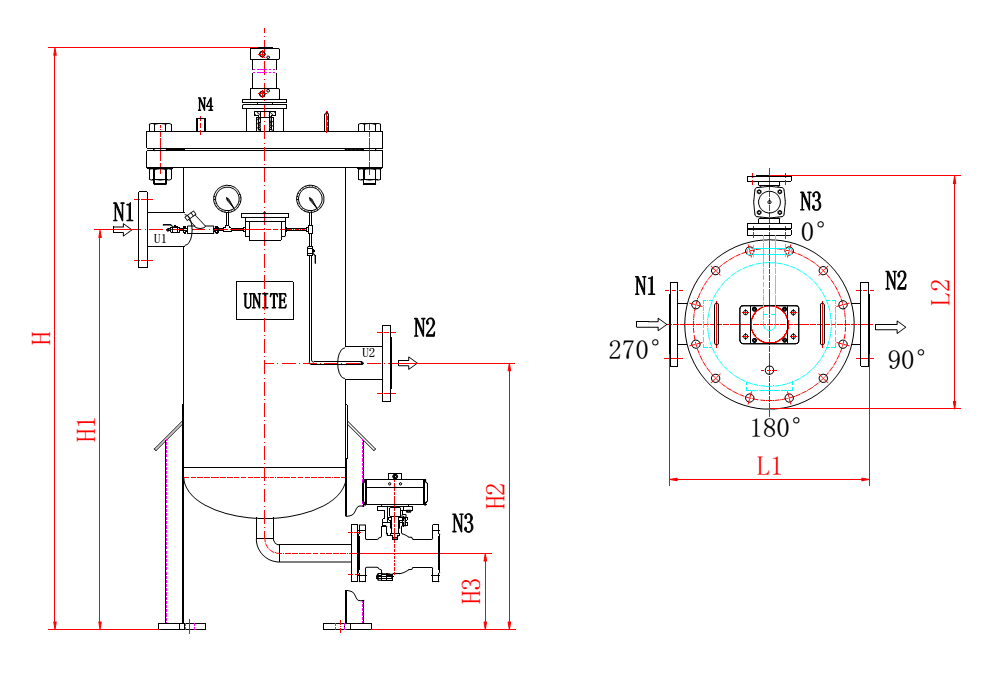

    • 参数 型号 出入水口 mm H mm H1 mm H2 mm H3 mm L1 mm L2 mm 滤网面积 cm² 处理水量 m³/h
      PSS02 50 1732 880 445 150 379 450 2920 40
      PSS03 80 1922 1000 670 150 433 640 4143 45
      PSS04 100 1922 1070 620 150 433 640 4143 65
      PSS05 125 1972 1120 670 200 525 690 5402 105
      PSS06 150 2004 1325 835 200 555 722 6264 150
      PSS08 200 2055 1375 885 200 606 773 7913 265
      PSS10 250 2106 1425 825 250 657 824 9721 410
      PSS12 300 2157 1640 1040 250 708 875 11690 590
      PSS14 350 2208 1680 1080 250 759 926 13819 800
      PSS16 400 2259 1755 1055 250 810 977 16108 1050
